4.3.5 Радиальное биение поверхности отверстия шпинделя бабки изделия:

а) у торца шпинделя;

б) на расстоянии L

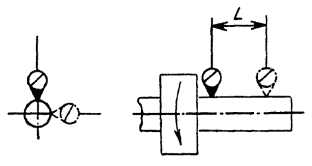

Рисунок 11

Таблица 6

Наибольший диаметр D устанавливаемого изделия, мм

Номер пункта

L, мм

Допуск, мкм

               До 200

4.3.5.а

-

3

4.3.5.б

150

5

Св. 200 до 320

4.3.5.а

-

4

4.3.5.б

150

6

Св. 320 до 500

4.3.5.а

-

5

4.3.5.б

150

8

Измерения - по ГОСТ 22267, раздел 15, метод 2 (рисунок 11).
